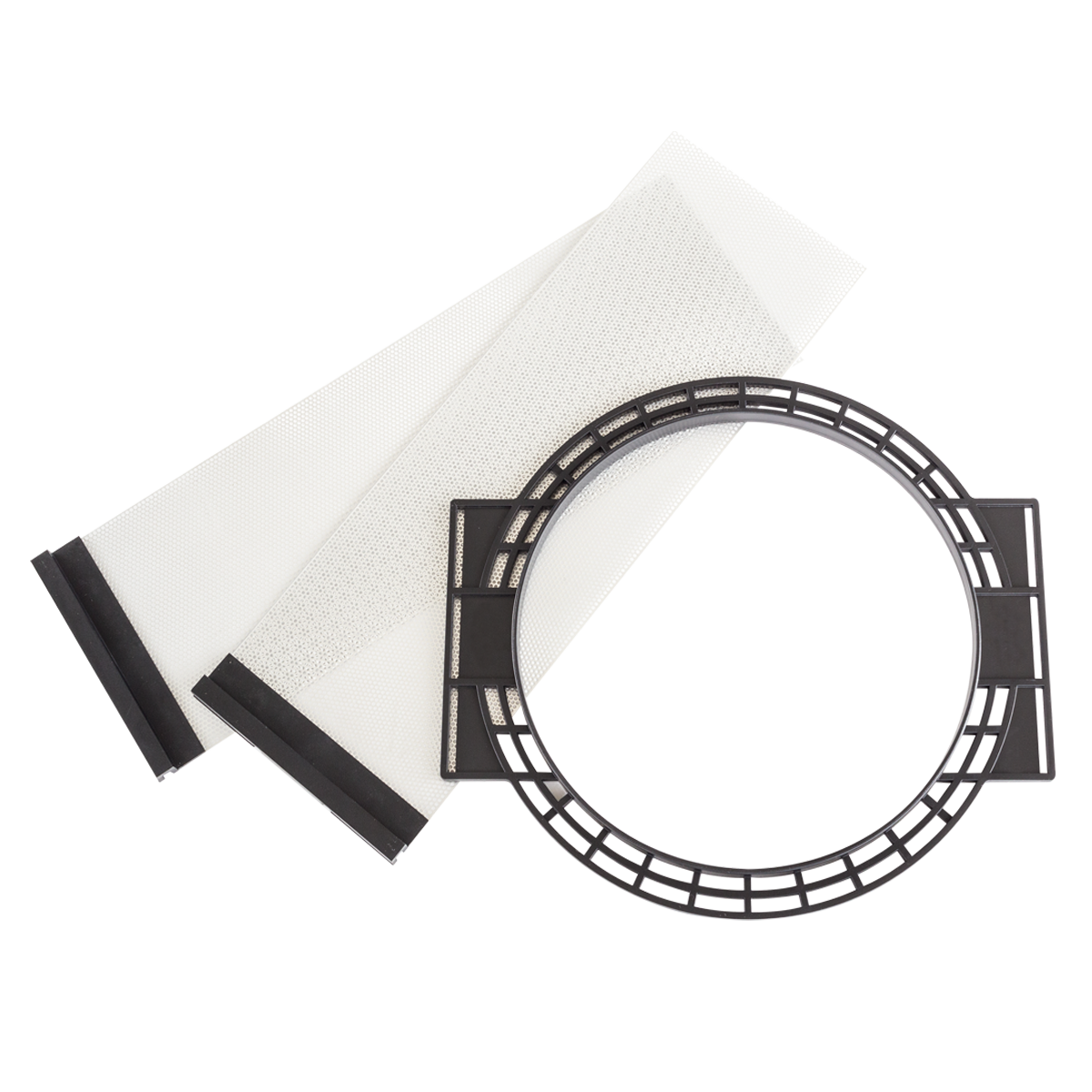

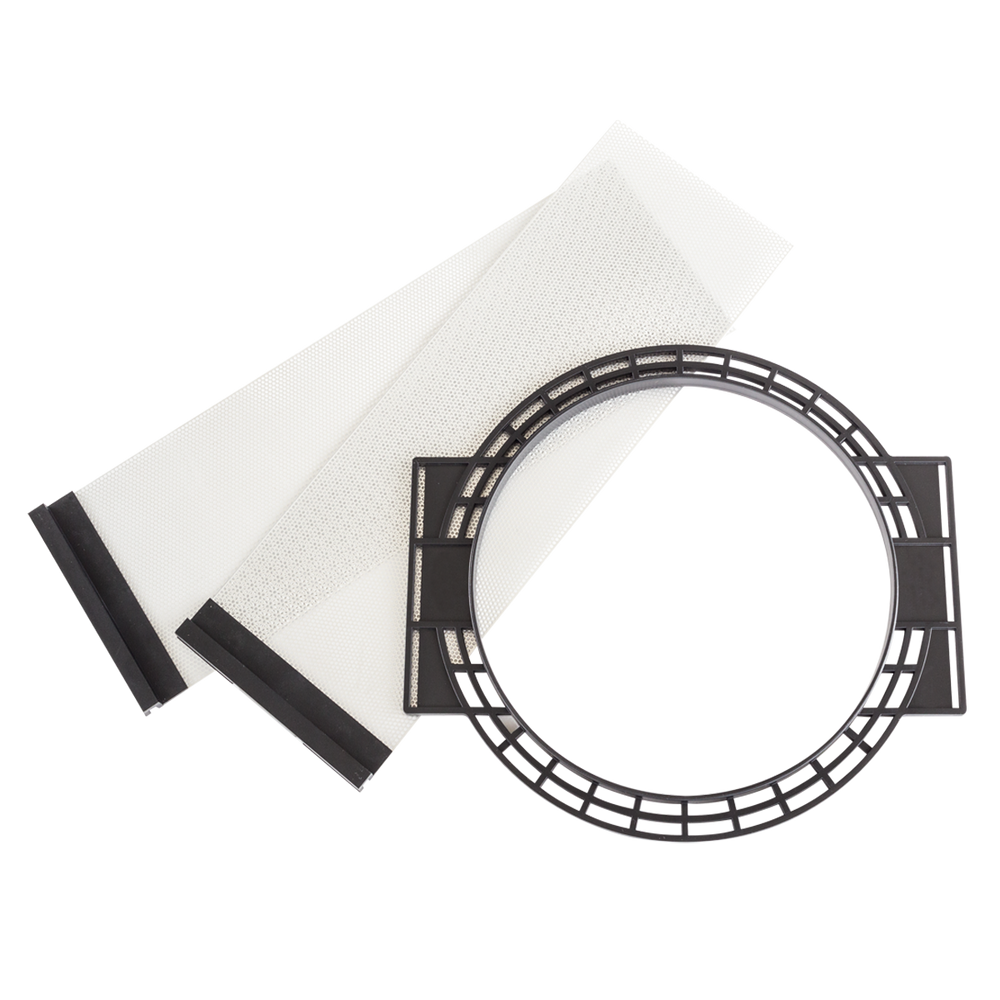

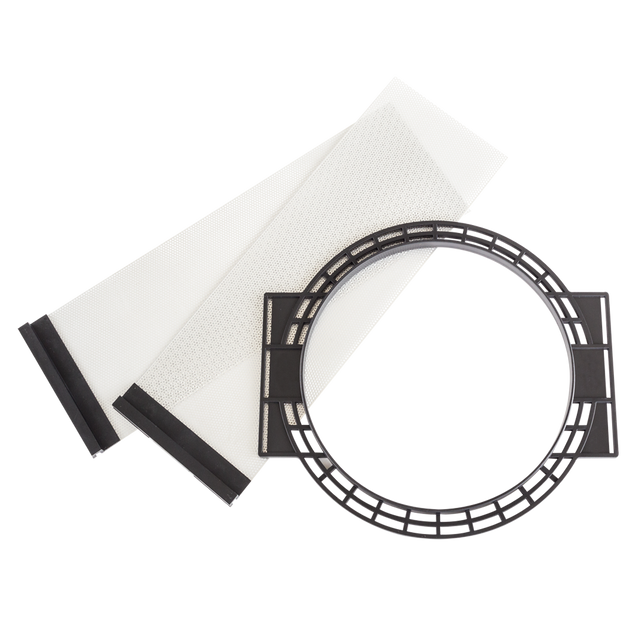

Paradigm PB-8RN kit di pre montaggio per diffusori da incasso

Paradigm PB-8RN: predisposizione circolare per diffusori da incasso da 6,5 pollici compatibili

Paradigm PB-8RN è il kit di pre-montaggio associato nel catalogo ai diffusori H65-R, H65-R V2, H65-SM, H65-SM V2, P65-R ed E65-R. Si installa quando soffitto o parete sono ancora aperti, così il futuro punto da incasso rimane identificato durante posa dei pannelli, rasatura e tinteggiatura. Rispetto a una semplice misura annotata sul progetto, il bracket crea un riferimento fisico collegato alla struttura e al cavo del canale. Questo è utile soprattutto quando nello stesso ambiente convivono diffusori standard e modelli stereo/mono, perché ogni punto deve essere associato al prodotto corretto. La confezione è indicata come coppia. PB-8RN non contiene una cassa acustica, non sostituisce eventuali back box e non rende compatibili modelli con taglio differente. Il suo valore sta nel ridurre gli errori di posizione e nel consentire controlli prima che il vano venga nascosto, quando modificare il tracciato è ancora possibile.

Perché un bracket dedicato conta prima della posa del soffitto

• Compatibilità ampia ma definita: Il catalogo elenca H65-R, H65-R V2, H65-SM, H65-SM V2, P65-R ed E65-R. L’elenco non autorizza l’uso con qualsiasi diffusore da 6,5 pollici: codice e taglio devono coincidere.
• Riferimento circolare stabile: La posizione del futuro foro rimane leggibile anche dopo il passaggio di altre maestranze. Questo aiuta a evitare aperture spostate rispetto alla zona d’ascolto o troppo vicine a faretti, travi e bocchette.
• Gestione dei modelli stereo/mono: Quando il progetto usa un H65-SM in una zona singola, il cavo e il punto devono essere chiaramente identificati. Il bracket facilita la tracciabilità, ma non sostituisce lo schema dei collegamenti previsto per quel diffusore.
• Due elementi per il progetto: La coppia può servire a due canali o a due ambienti, secondo la planimetria. Prima dell’ordine bisogna contare i punti reali e distinguere le zone che utilizzano modelli o diametri diversi.
• Controlli prima della chiusura: Con la struttura visibile è possibile verificare profondità, ostacoli e passaggio del cavo. Eventuali incompatibilità emergono prima della finitura, quando spostare il punto comporta meno interventi.
• Funzione distinta dalla back box: PB-8RN definisce sagoma e posizione, ma non crea un volume chiuso dietro il diffusore. Requisiti acustici, antincendio o di isolamento devono essere affrontati con componenti e procedure specifiche.

Un riferimento utile nei sistemi multiroom con diffusori diversi tra loro

In una casa con audio distribuito, cucina, corridoio e soggiorno possono utilizzare modelli Paradigm differenti pur mantenendo griglie visivamente simili. PB-8RN consente di marcare i punti destinati ai modelli compatibili e di collegare ciascun cavo alla zona corretta. Durante il collaudo preliminare, l’installatore può verificare che i diffusori siano distribuiti in modo coerente con l’area da coprire e che nessun punto cada sopra un pensile, una porta scorrevole o un impianto nascosto. Nei modelli stereo/mono, la decisione sul numero e sulla configurazione dei cavi deve essere presa prima della chiusura; il bracket non corregge un cablaggio incompleto. Il vantaggio emerge quando il progetto contiene molte aperture: ogni sagoma diventa un riferimento visibile e riduce la dipendenza da misure prese da superfici che potrebbero cambiare con rivestimenti e controsoffitti.

Come preparare due punti senza confondere modelli e diametri

Prima di fissare PB-8RN bisogna confrontare la distinta materiali con il disegno dell’impianto e verificare che ogni posizione sia destinata a uno dei modelli dichiarati. La struttura deve offrire spazio sufficiente dietro il futuro pannello e non deve essere attraversata da impianti che impediscano il montaggio. Il bracket va mantenuto in piano e alla quota prevista; il cavo deve essere etichettato con zona e canale, lasciato protetto e raggiungibile dal foro. È utile riportare sul telaio il codice del diffusore, soprattutto quando nello stesso cantiere sono presenti PB-7RN, PB-9RN o sagome rettangolari. Prima della chiusura si fotografano i punti e si controlla che il posatore non inserisca viti nell’area del taglio. Il montaggio finale del diffusore avverrà con i suoi morsetti: il bracket non deve essere usato come elemento portante improvvisato.

Quando PB-8RN semplifica davvero il lavoro dell’installatore

È adatto a nuovi impianti o ristrutturazioni in cui sono già stati selezionati H65-R, H65-R V2, H65-SM, H65-SM V2, P65-R o E65-R. È particolarmente utile per coppie stereo a soffitto, zone multiroom e ambienti dove più aperture devono rimanere allineate con illuminazione e arredo. Prima dell’acquisto vanno confermati codice del diffusore, quantità necessaria, tipo di cablaggio e disponibilità di spazio dietro la finitura. Non è indicato come soluzione generica per un progetto ancora privo di modello definitivo, né per sostituire un diffusore esistente senza riaprire la struttura. Se il requisito principale è controllare il volume posteriore o rispettare una compartimentazione, serve valutare una back box o una soluzione costruttiva dedicata. PB-8RN risolve la predisposizione geometrica; non sostituisce le altre verifiche del sistema.

Paradigm PB-8RN - specifiche tecniche

Configurazione

Compatibilità

Funzione
