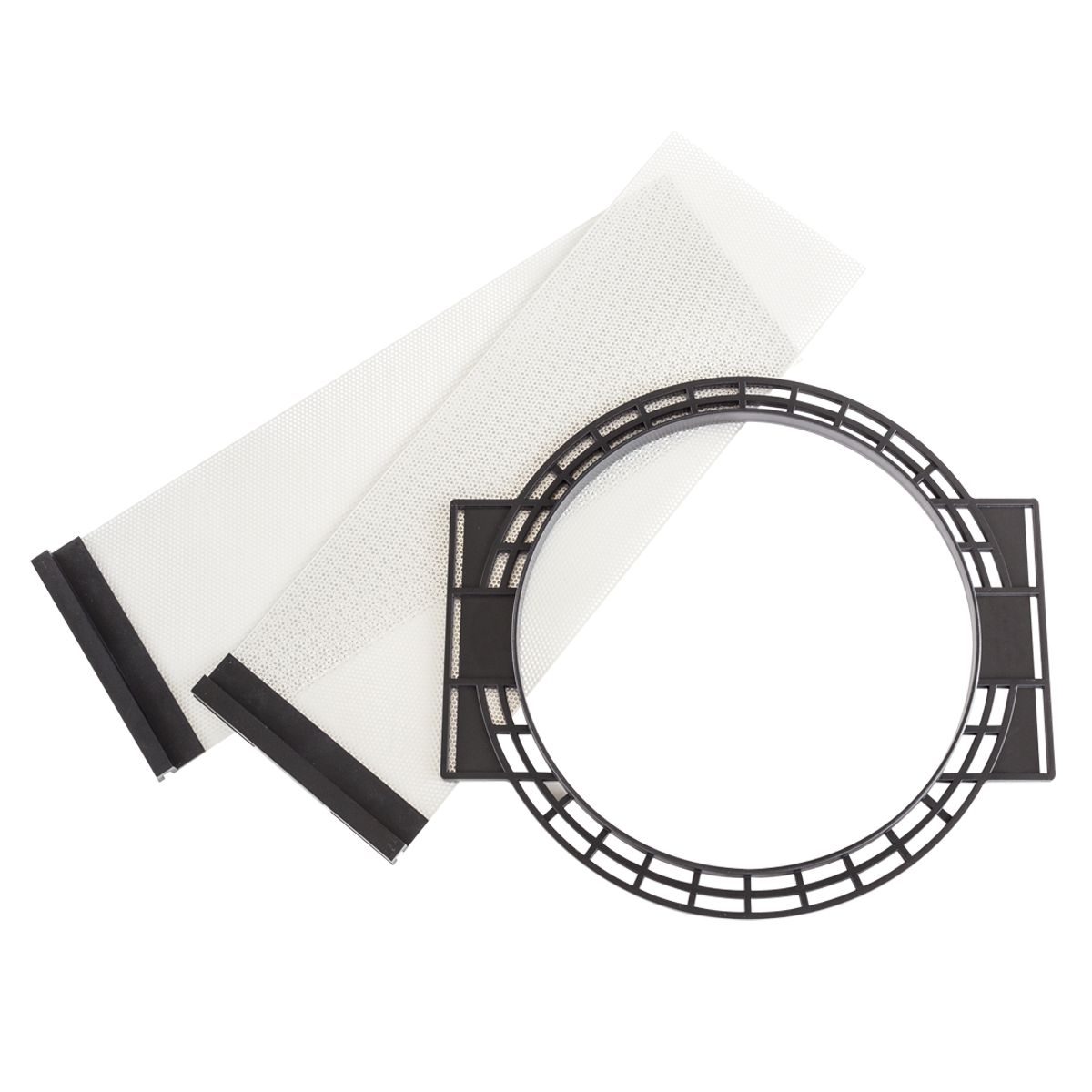

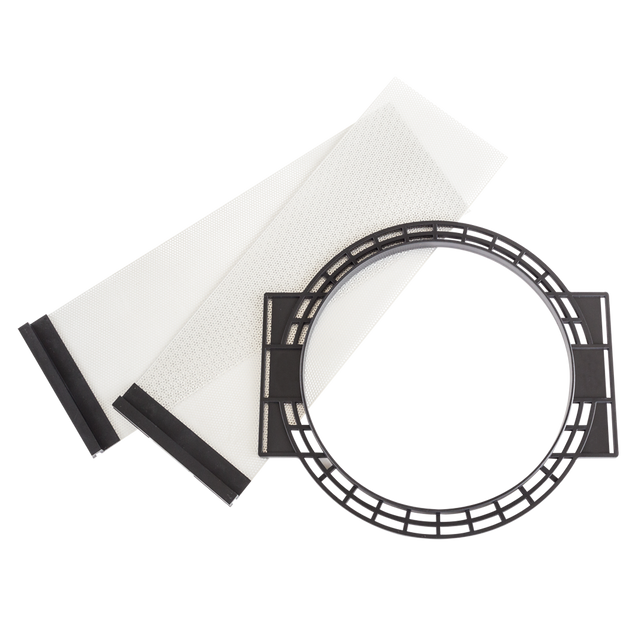

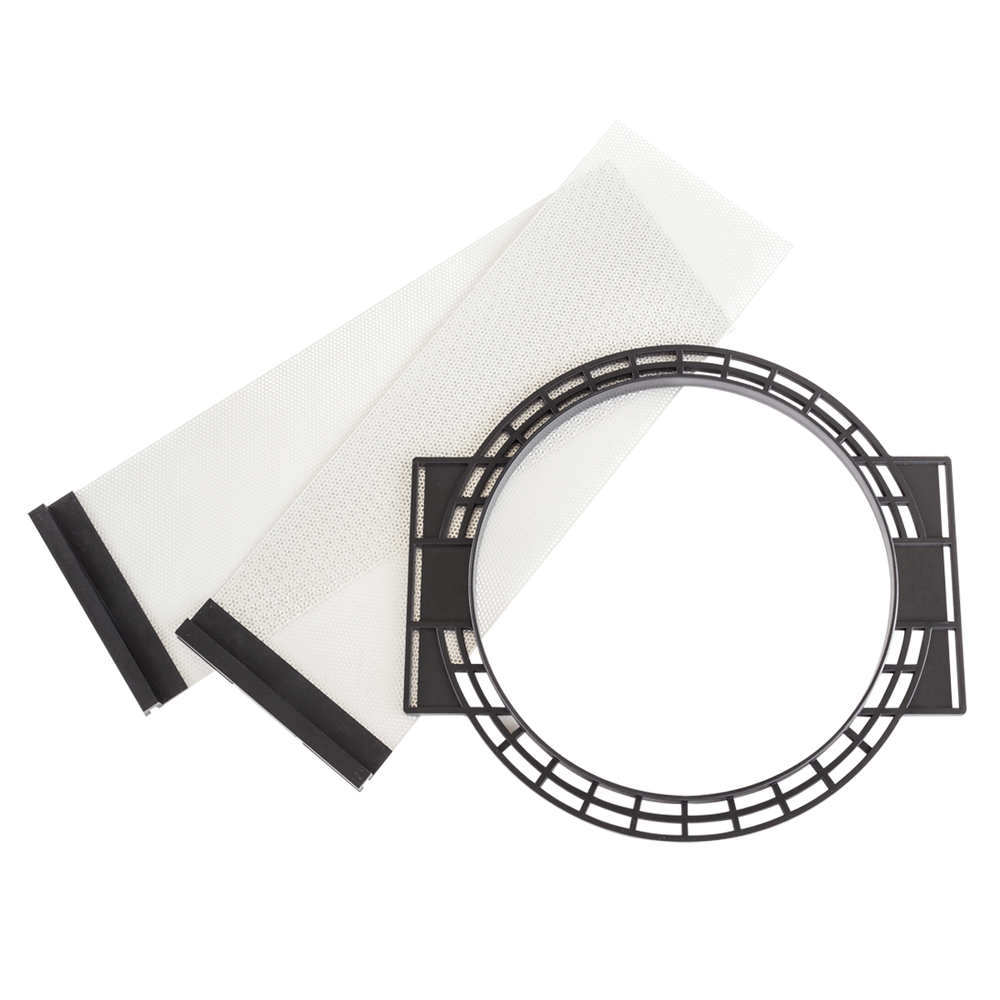

Paradigm PB-7RN kit di pre montaggio per diffusori da incasso

Paradigm PB-7RN: kit di pre-montaggio per predisporre diffusori H55-R prima delle finiture

Paradigm PB-7RN è un kit di pre-installazione destinato ai diffusori da incasso H55-R e H55-R V2. Si utilizza durante una nuova costruzione o una ristrutturazione, quando parete o controsoffitto sono ancora aperti e il punto del diffusore può essere definito insieme al passaggio del cavo. La sua funzione è creare un riferimento fisico per il futuro foro, evitando che la posizione venga ricostruita soltanto dopo la posa del cartongesso. Per un installatore significa lavorare con quote più leggibili; per il cliente significa ridurre il rischio di disallineamenti tra due canali, corpi illuminanti e altri elementi del soffitto. Non è un supporto universale e non sostituisce il sistema di fissaggio del diffusore: va scelto perché il modello previsto è compatibile e perché il progetto è ancora nella fase in cui la struttura rimane accessibile. La confezione indicata nel catalogo è una coppia, coerente con una predisposizione stereo o con due punti equivalenti.

Sei verifiche che rendono utile la predisposizione PB-7RN

• Compatibilità circoscritta: Il riferimento corretto è H55-R o H55-R V2. Il codice del diffusore deve essere controllato prima dell’ordine, perché diametro del foro e geometria di montaggio non possono essere dedotti dal solo formato circolare della griglia.
• Posizione leggibile in cantiere: Il telaio segnala il centro del futuro diffusore quando il soffitto è ancora aperto. Questo facilita il coordinamento con faretti, bocchette, travetti e percorsi impiantistici, riducendo correzioni dopo la chiusura delle superfici.
• Foro preparato con maggiore precisione: L’apertura può essere riportata sul pannello di finitura seguendo la sagoma prevista per il modello compatibile. Il vantaggio è pratico: meno misure ricostruite a posteriori e minore rischio di tagli eccentrici o troppo ampi.
• Cablaggio associato al punto corretto: Durante il pre-cablaggio il cavo può essere lasciato in corrispondenza del bracket, identificato e protetto. In un impianto con più diffusori da incasso questo aiuta a evitare scambi tra canali o cavi difficili da recuperare.
• Fornitura in coppia: Il catalogo indica due elementi. La quantità va comunque confrontata con il progetto: un sistema multicanale, una zona audio aggiuntiva o la sostituzione di un solo punto possono richiedere un numero diverso di confezioni.
• Accessorio di predisposizione, non diffusore: PB-7RN non contiene altoparlanti e non determina la resa sonora. Posizione d’ascolto, copertura, amplificazione e scelta del modello H55-R restano decisioni separate da definire prima del montaggio definitivo.

Dalla planimetria al soffitto finito senza perdere il punto del diffusore

In un soggiorno in ristrutturazione, il momento più utile per installare PB-7RN è prima che la struttura venga chiusa. L’installatore può segnare la posizione prevista per H55-R, controllare la simmetria rispetto all’area d’ascolto e lasciare il cavo nel punto corretto. Quando arriva il pannello di cartongesso, il riferimento evita di cercare il cablaggio con aperture esplorative o di affidarsi a misure prese da pareti che nel frattempo possono essere state rivestite. Il kit non risolve una collocazione acusticamente sbagliata: se i due diffusori sono troppo vicini, schermati da una trave o fuori asse rispetto alla zona da coprire, la predisposizione renderà soltanto permanente quell’errore. Per questo quota, distanza reciproca e rapporto con arredi e illuminazione vanno approvati prima del fissaggio. Il beneficio reale è mantenere coerente il progetto lungo tutte le fasi del cantiere.

Controlli prima di chiudere cartongesso o controsoffitto

Prima del montaggio bisogna verificare il modello esatto del diffusore, lo spazio libero dietro la superficie e l’assenza di interferenze con travetti, tubazioni o impianti elettrici. Il bracket va fissato alla struttura secondo le indicazioni del sistema costruttivo, senza deformarlo e mantenendolo complanare alla futura finitura. Il cavo deve arrivare con una lunghezza utile al collegamento, essere identificato e restare accessibile attraverso l’apertura prevista. È opportuno fotografare posizione, percorso e quote prima della chiusura: questa documentazione semplifica il lavoro del posatore e l’installazione finale. Dopo la posa del pannello, il foro deve seguire il riferimento del kit senza coinvolgere cavi nascosti. PB-7RN non va impiegato come rinforzo strutturale né adattato a diffusori con taglio differente. Se parete o soffitto sono già finiti, la sua utilità è limitata e occorre seguire la procedura retrofit prevista per il diffusore.

Quando PB-7RN è coerente con il progetto e quando arriva troppo tardi

È indicato per installatori, progettisti e clienti che hanno già scelto Paradigm H55-R o H55-R V2 e stanno predisponendo due punti da incasso prima delle finiture. È particolarmente utile in controsoffitti ordinati, dove diffusori, illuminazione e ventilazione devono rispettare una geometria precisa. Prima dell’acquisto va confermato che il codice del diffusore sia quello previsto, che servano effettivamente due bracket e che la struttura sia ancora accessibile. Non è la soluzione corretta per modelli Paradigm di diametro diverso, per diffusori rettangolari o per lavori in cui il cartongesso è già chiuso e non verrà riaperto. In questi casi il kit non offre un vantaggio sufficiente e può creare confusione sul taglio da eseguire. La decisione deve quindi partire dalla fase del cantiere e dal modello definitivo, non dalla sola intenzione generica di installare diffusori a soffitto.

Paradigm PB-7RN - specifiche tecniche

Configurazione

Compatibilità

Funzione
