JBL C22PCB kit installazione per diffusori da incasso Serie Conceal JBL C83 e JBL C86

JBL C22PCB: sei dime da 55,8 cm per predisporre Conceal C83 e la sezione compatibile del C86

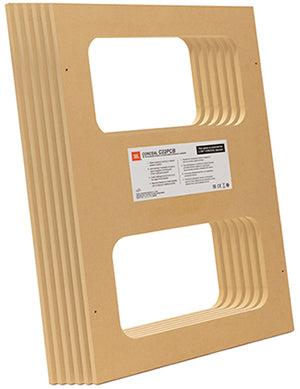

JBL C22PCB è un kit di sei dime pre-costruite da 55,8 cm destinato alla fase di cantiere dei diffusori invisibili JBL Conceal C83 e della sezione compatibile del C86. Le dime vengono posizionate al posto dei diffusori reali mentre pareti o controsoffitti sono ancora in lavorazione, così installatore e impresa possono definire ingombri, rinforzi e finiture senza esporre i componenti audio a polvere, intonaco o urti. Il kit non è il diffusore e non svolge una funzione acustica: serve a trasferire sul cantiere le dimensioni del prodotto previsto e a mantenere riconoscibile il vano durante le diverse fasi. La presenza di sei elementi è utile nei progetti con più punti o per gestire in modo coordinato un sistema complesso, ma quantità e disposizione devono seguire la planimetria. Prima dell’acquisto vanno confermati modello JBL Conceal, numero di aperture e fase dei lavori, perché una parete già completata riduce il valore di una dima pre-costruzione.

Sei motivi per usare le dime prima che arrivino i diffusori invisibili

• Formato da 55,8 cm: La dimensione identifica il componente di predisposizione corretto per C83 e per la sezione dichiarata del C86. Non va confusa con il kit C12PCB da 30,48 cm.
• Sei dime identiche: La confezione consente di preparare più posizioni equivalenti. Il numero di kit va calcolato sul progetto e non sulla sola quantità di diffusori, soprattutto nelle configurazioni C86.
• Diffusori protetti dal cantiere: C83 e C86 possono rimanere fuori dall’area di lavoro finché polvere, rasatura e verniciatura non sono concluse. La dima assorbe il ruolo di riferimento, non quello del prodotto finale.
• Ingombro visibile alle maestranze: Il telaio rende evidente lo spazio che non deve essere occupato da montanti, scatole o impianti. Questo riduce correzioni tardive quando la superficie è già pronta per la finitura.
• Marcatura del punto e del cavo: Ogni dima può essere associata a un canale e a un cablaggio identificato. In sistemi con più diffusori invisibili, etichette e fotografie evitano scambi dopo la chiusura.
• Accessorio di predisposizione, non back box: Il kit definisce l’alloggiamento ma non va descritto come volume acustico chiuso o diffusore. Eventuali requisiti strutturali e di finitura devono seguire la documentazione JBL Conceal.

Nel progetto invisibile l’errore di cantiere resta nascosto fino a quando è troppo tardi

Un diffusore Conceal viene integrato nella superficie e richiede che posizione e ingombro siano rispettati prima della rasatura finale. Installando C22PCB quando la parete è ancora aperta, il tecnico può mostrare chiaramente all’impresa dove non devono passare profili, scatole elettriche o rinforzi incompatibili. Il cavo viene lasciato nel vano corretto e identificato, mentre il diffusore reale resta protetto fino alla conclusione dei lavori più rischiosi. In una sala home cinema con più C83, le sei dime possono aiutare a mantenere coerenza tra canali, ma la simmetria deve essere verificata sulla planimetria e non affidata al solo telaio. Il kit non corregge un progetto sbagliato: se altezza, orientamento o distanza dagli elementi architettonici non sono stati approvati, la dima renderà permanente quella decisione. Il valore è conservare una geometria già definita lungo tutte le fasi del cantiere.

Documentare quote e cablaggi prima di coprire la struttura

Ogni dima va fissata secondo la procedura JBL, mantenendola in piano e senza deformazioni. Prima della chiusura si controllano profondità disponibile, assenza di interferenze, percorso dei cavi e corrispondenza tra codice del diffusore e formato da 55,8 cm. È consigliabile etichettare ambiente e canale, fotografare la struttura con riferimenti metrici e consegnare le quote a chi eseguirà pannellatura e finitura. Le superfici non devono essere chiuse finché non sono stati verificati tutti i punti. C22PCB non autorizza a installare il diffusore prima della fine dei lavori polverosi e non sostituisce le istruzioni di finitura della serie Conceal. Quando arriva il componente reale, la dima viene rimossa e l’alloggiamento deve risultare pulito, accessibile e privo di viti o profili nell’area prevista. Se il cantiere è già concluso, occorre valutare una procedura differente.

Per installatori che hanno già definito C83 o C86 prima delle finiture

C22PCB è indicato per nuove costruzioni e ristrutturazioni in cui sono già stati scelti JBL Conceal C83 o il modulo compatibile del C86 e la parete è ancora accessibile. È utile a installatori, progettisti e imprese che devono coordinare sei posizioni o più fasi senza portare subito in cantiere i diffusori. Prima dell’ordine bisogna confermare modello, formato da 55,8 cm, quantità di dime e responsabilità della finitura finale. Non è adatto a C62, al formato C12PCB o a superfici già completate che non verranno riaperte. Il kit non include diffusori e non sostituisce verifiche strutturali, acustiche o antincendio. La scelta è corretta quando il progetto è abbastanza definito da trasformare ogni posizione prevista in un riferimento fisico che tutte le maestranze possano rispettare.

JBL C22PCB - specifiche tecniche

Configurazione

Compatibilità

Funzione
