Connettori autoradio ISO e FAKRA

Standard e tipologie di connettori per autoradio aftermarket

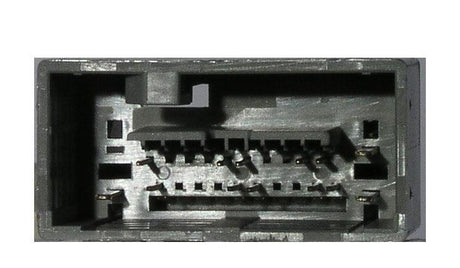

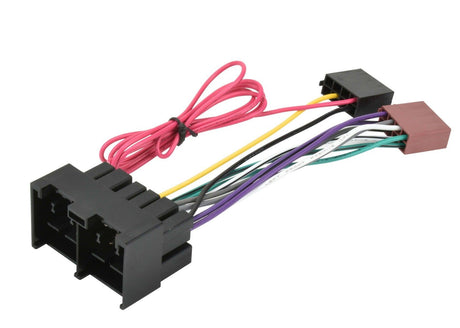

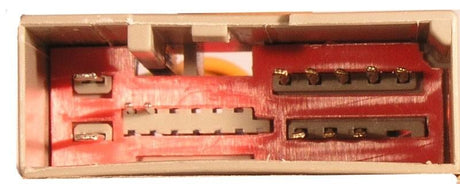

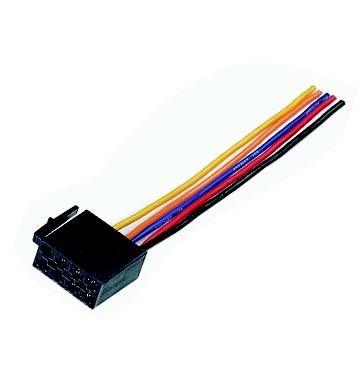

Lo standard ISO rappresenta il sistema di connessione più diffuso nel mercato europeo delle autoradio aftermarket. I connettori ISO si dividono in due blocchi distinti: il blocco A da 8 pin per l'alimentazione e il blocco B da 8 pin per gli altoparlanti. Il blocco alimentazione gestisce la tensione permanente a 12V necessaria per mantenere la memoria dell'autoradio, l'accensione controllata dalla chiave del veicolo, l'illuminazione notturna e i collegamenti di massa. Il blocco altoparlanti distribuisce il segnale audio verso i quattro canali standard con polarità positiva e negativa per ciascun diffusore. Questa standardizzazione semplifica notevolmente l'installazione delle autoradio aftermarket, ma molti costruttori automobilistici utilizzano connettori proprietari che richiedono adattatori specifici.

I connettori FAKRA sono standard industriali utilizzati principalmente per collegamenti ad alta frequenza come antenna radio FM/AM, antenna GPS, segnali video da telecamere e connessioni per sistemi di navigazione. La caratteristica distintiva dei FAKRA è la codifica cromatica che previene collegamenti errati tra porte diverse: il connettore turchese o azzurro è dedicato all'antenna radio FM, il connettore bianco all'antenna GPS, quello giallo ai segnali video delle telecamere posteriori. Il sistema FAKRA incorpora un meccanismo di aggancio a scatto che assicura connessioni stabili resistenti alle vibrazioni, particolarmente importante nei veicoli dove le sollecitazioni meccaniche possono compromettere collegamenti meno robusti.

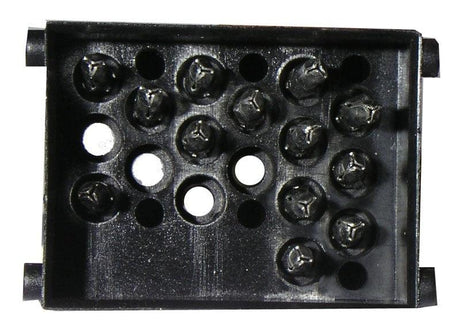

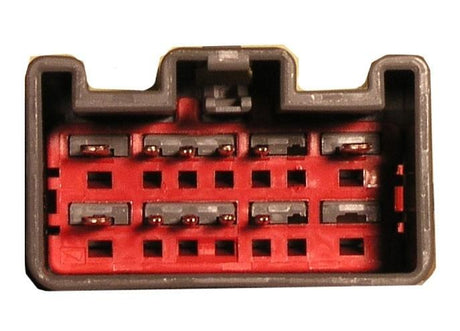

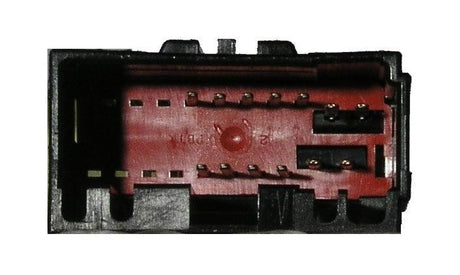

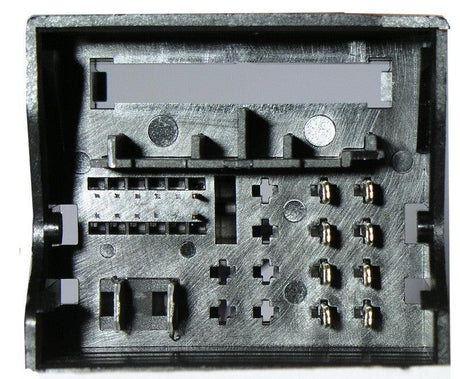

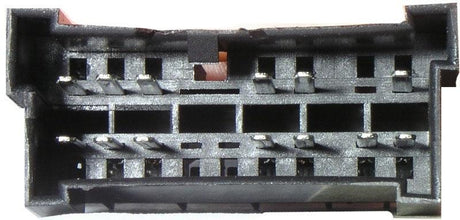

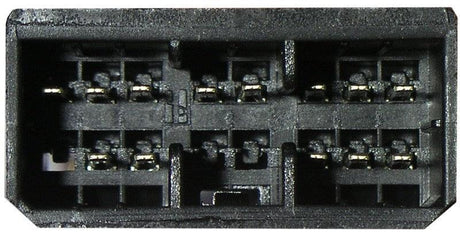

Gli adattatori antenna costituiscono una categoria fondamentale quando si sostituisce l'autoradio di serie con un modello aftermarket. Le autoradio di fabbrica utilizzano connettori antenna proprietari mentre le unità aftermarket montano ingressi standard DIN o Motorola. Gli adattatori da ISO a FAKRA, da DIN a FAKRA o da Motorola a FAKRA consentono di collegare l'antenna originale del veicolo all'autoradio sostitutiva senza modifiche ai cablaggi. Alcuni veicoli montano antenne amplificate che richiedono alimentazione a 12V: in questi casi gli adattatori includono un cavo aggiuntivo da collegare all'uscita remote dell'autoradio o direttamente all'alimentazione con chiave per fornire tensione all'amplificatore integrato nell'antenna.

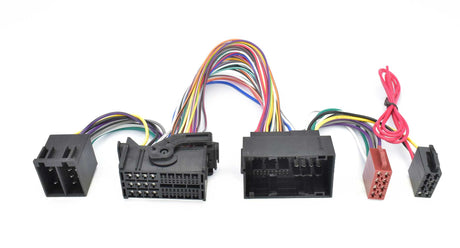

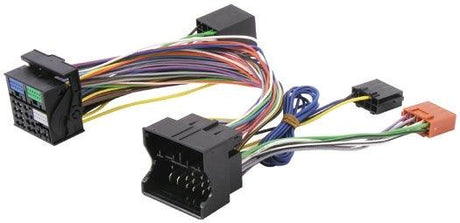

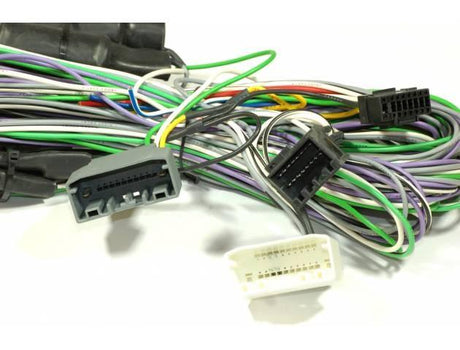

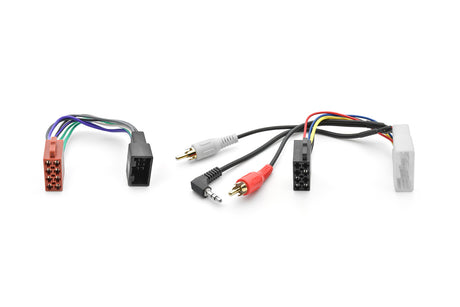

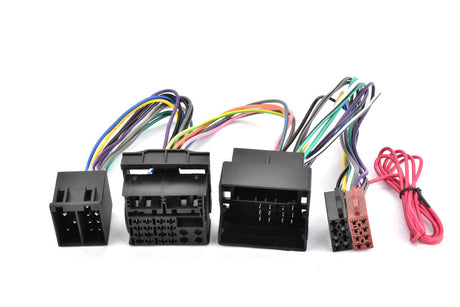

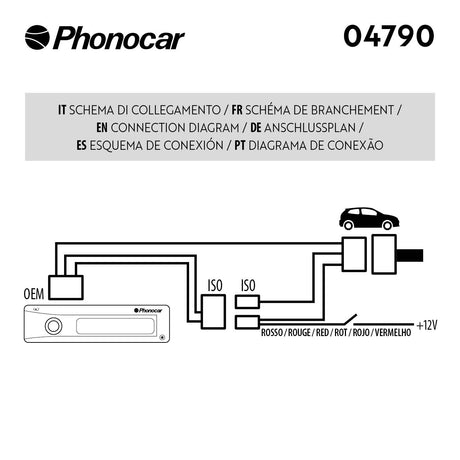

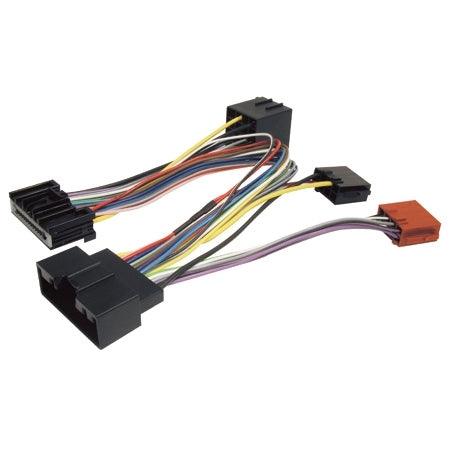

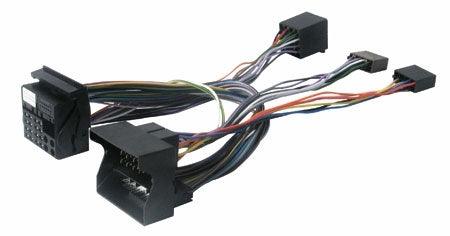

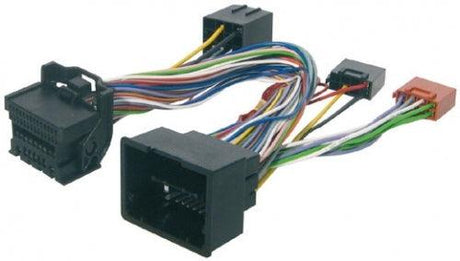

I set completi di cablaggio veicolo-specifici rappresentano la soluzione più comoda per installazioni professionali. Questi kit includono il cavo adattatore ISO con connettore proprietario per il veicolo specifico, l'adattatore antenna con eventuale alimentazione per antenne amplificate, e in alcuni casi cavi per mantenere funzioni ausiliarie come l'accensione automatica dell'amplificatore di fabbrica o l'integrazione con sistemi di assistenza alla guida. I set veicolo-specifici eliminano la necessità di identificare singolarmente i pin del connettore originale e riducono significativamente i tempi di installazione, risultando particolarmente utili per modelli recenti con cablaggi complessi.

I cavi con connettori rinforzati e contatti placcati oro rappresentano upgrade rispetto alle soluzioni base. La placcatura in oro dei pin di contatto riduce la resistenza elettrica e previene l'ossidazione nel tempo, garantendo trasmissione ottimale del segnale audio e dell'alimentazione. Le guaine esterne rinforzate proteggono i cavi dalle sollecitazioni meccaniche durante l'installazione e dall'esposizione prolungata alle temperature variabili dell'abitacolo. Per impianti audio di livello superiore, la qualità costruttiva dei connettori influisce sulla qualità sonora finale, specialmente nei collegamenti degli altoparlanti dove resistenze parassite possono causare perdite di potenza udibili.

La compatibilità dei connettori deve essere verificata attentamente prima dell'acquisto, considerando non solo marca e modello del veicolo ma anche l'anno di produzione e l'allestimento specifico. Alcuni modelli hanno subito restyling che hanno comportato modifiche ai connettori, mentre versioni con sistemi audio premium di fabbrica possono utilizzare cablaggi diversi rispetto agli allestimenti base. Le schede tecniche dei connettori specificano le compatibilità esatte includendo informazioni su eventuali limitazioni legate alla presenza o assenza di sistemi come amplificatori di fabbrica, comandi al volante o display informativi integrati nel quadro strumenti che comunicano con l'autoradio originale.
